一、酒店傳統或全光網絡接入組網係統圖
傳統的綜合布線方式，即網線加交換機級聯形成局域網這種組網方式。弊端：線纜多，接頭多，銅線容易氧化，造成網絡故障頻發，故障排除困難。而且各種係統繁瑣、設備占用多、長期需要專業人員維護。

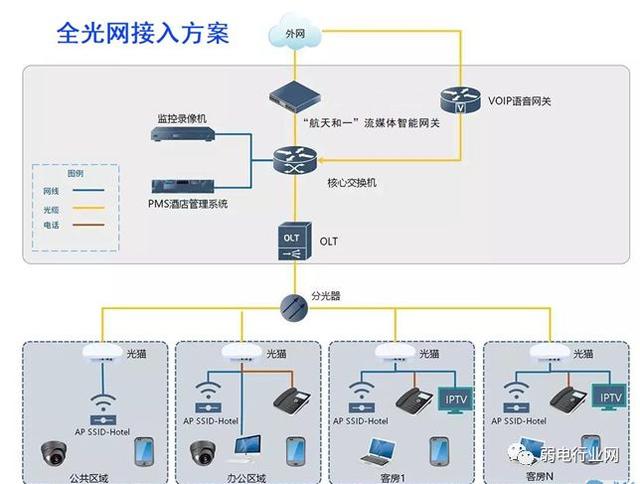

全光網絡接入方案不僅能有效減少線纜及人工成本，也極少出現線路故障問題，一個房間隻布放一根光纖，一個房間隻配備一個終端。
圖一
圖二

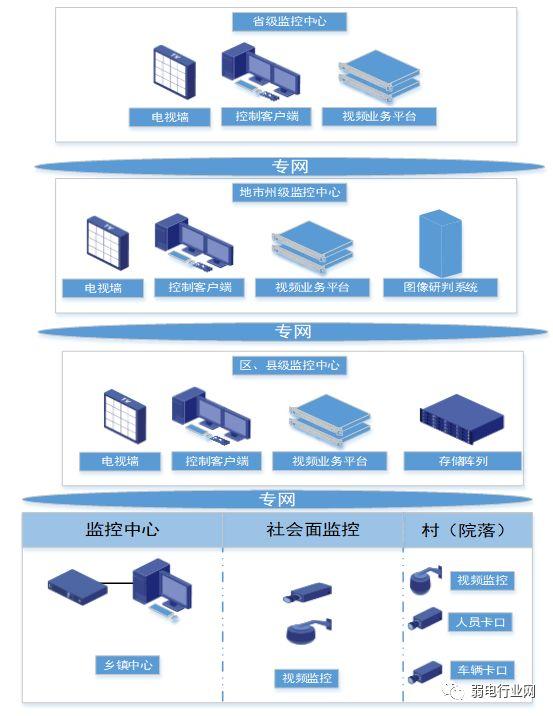

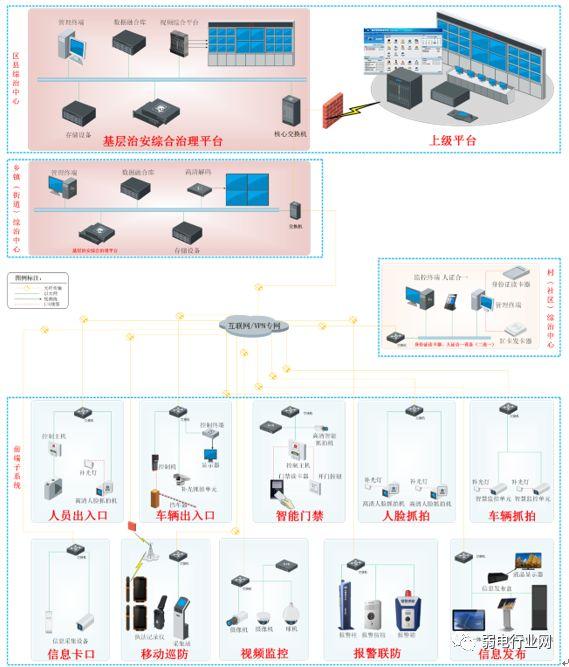

項目建設擬在區縣轄區內各個區域、鄉鎮及村（小區、院落）新建高清攝像；縣轄區內各鎮、各村主要的出入口、道路部署智能化感知人員卡口及車輛卡口係統實現對人、車輛圖像抓拍結構化描述；對各村（小區、院落）部署感知人員卡口係統、智能跟蹤係統。
縣設立平台並對本轄區內的各個鄉鎮以及村（小區）的監控資源進行統一控製和運維管理，縣平台與地市平台、省平台對接；另外，部分已建設監控係統的社會資源也需要接入到縣局平台。
圖一
圖二

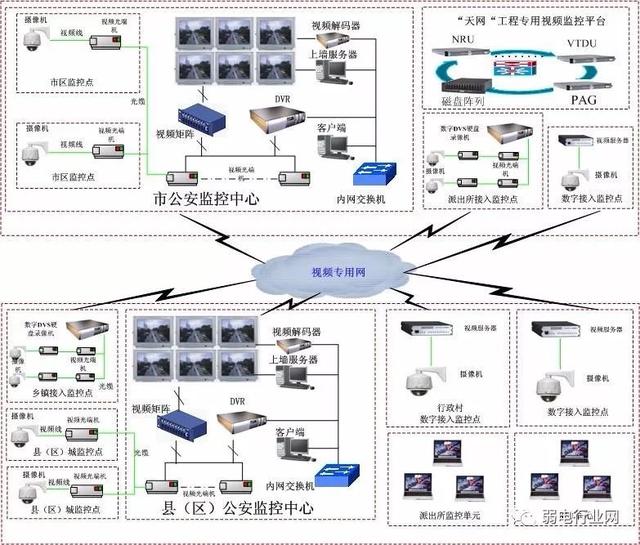

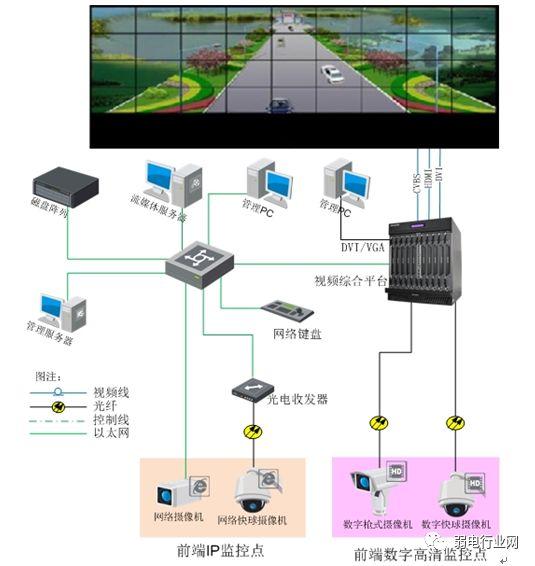

三、天網工程方案組網係統圖
新建或改建市、縣（區）監控中心，實現對前端監控點的動態視頻信息的實時控製、監看、曆史圖像回放等綜合管理功能。
新建或改建前端監控點，按照前端攝像機分布的位置和所監控的對象，可將前端監控點分為以下七大類：
1、城市出入口、縣（區）城區出入口監控點；
2、重點部位監控點；
3、單位監控點；
4、道路監控點；
5、特種行業監控點；
6、社區監控點；
7、城區、城郊和農村監控點。
建設“天網”工程專用視頻監控網絡，前端監控點信號通過模擬視頻傳輸設備或數字編碼設備，將信號匯接入監控中心。
各監控點信號接入各地市 “天網”工程視頻專用平台，做到統一監控、統一傳輸，徹底解決地域監控聯網和資源共享問題。
四、廠區監控組網係統圖
廠區監控方案一直是很多朋友問的非常多，也是榴莲视频成人APP弱電做的比較多的項目。
這裏麵有兩個類型的組網拓撲圖，可以看下。

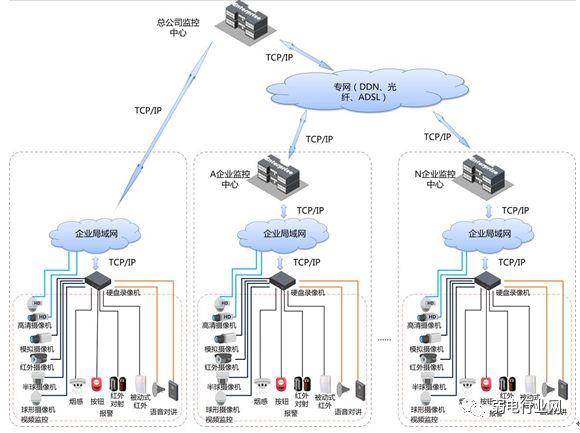

圖二 大型廠區監控組網圖
五、教育局指揮中心係統組網圖

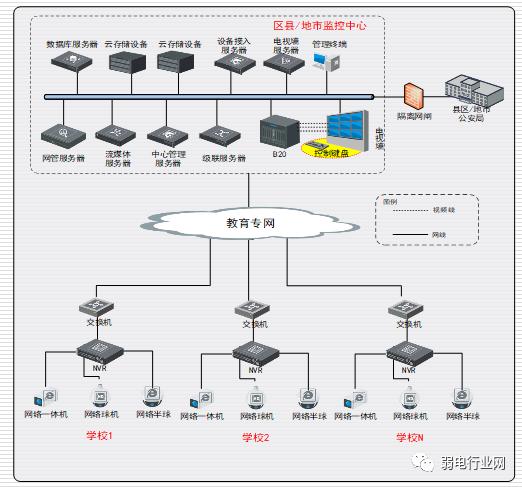

圖一 縣/市教育局指揮中心組網框架圖
物理架構聯網監管係統主要包括學校和區縣/地市兩種類型進行部署，具體部署如下：
學校架構：學校主要部署高清攝像機、前端存儲NVR，負責學校安防係統的統一監管，包括對校區進出口、教學區內教學辦公大樓、學生公寓出入口和食堂等學校公共場所，以及檔案館、圖書館等學校重要部門的實時監控、報警。工作人員可在監控中心，通過視頻監控係統實時監控分校區各監控場所，同時結合智能分析等係統，實現安防係統間的聯動，發現並及時處理可能存在的安全隱患，為學校創造出一個安全和諧的教學環境。
區縣/地市架構：區教育局部署監管平台、顯示單元、雲存儲係統、應用服務器，通過大屏幕顯示係統，區縣教育局將各學校上傳的監控信號經平台處理後顯示，市教育局將直屬學校和下屬區縣教育局上傳的監控信號經平台處理後顯示。教育局監管中心設有專人值守，並可根據需要實時觀看或調取相關學校的圖像。區教育局中心接入公安專用網絡，將校園監控圖像上傳至政府平安城市監控中心並接受公安監控中心的視頻調度。
六、小區監控組網係統圖
根據小區的建築特色及實際安防需求，小區的防護範圍劃分為兩道防線：
第一道防線是小區的主次出入口及外圍周界。
小區主次出入口是人員、車輛進出的必經之處，雖然24小時有保安人員值守，但是單靠保安人員來實現整個出入口的管理不僅在安全性上不高，並且會給值班人員帶來極大的壓力。在該區域設計視頻監控係統，實現對進出人員及車輛的記錄、控製。
小區周界覆蓋距離長，是小區安全防範較為薄弱的區域，也是犯罪份子最容易繞過保安人員直接入侵小區的主要地點，因此在該區域建設視頻監控係統，不僅提高了小區的安保性，同時也節省了大量的人力投入成本。
第二道防線是小區的公共場所及住宅樓周邊。
係統在公共場所、主要幹道岔路口及住宅樓周邊等立杆安裝室外監控點，實時監控這些區域的人員及車輛。

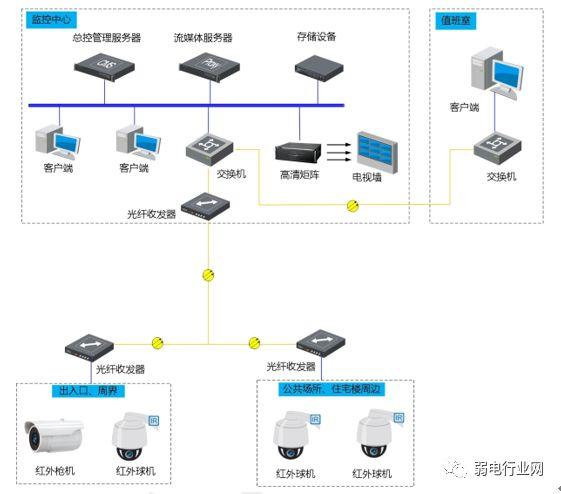

如下圖：
七、各類無線遠程監控組網係統圖

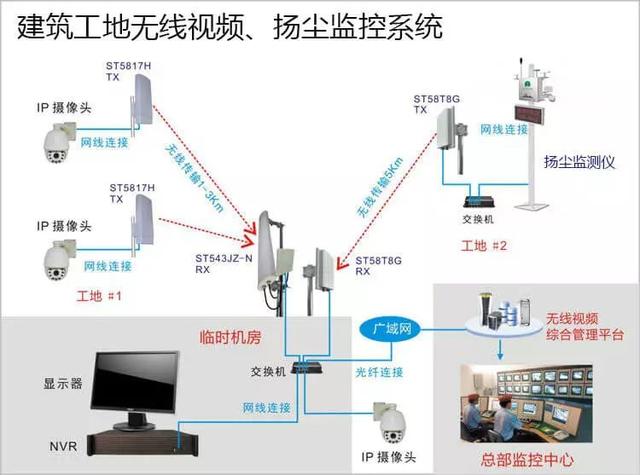

1、建築工地無線監控係統結構：

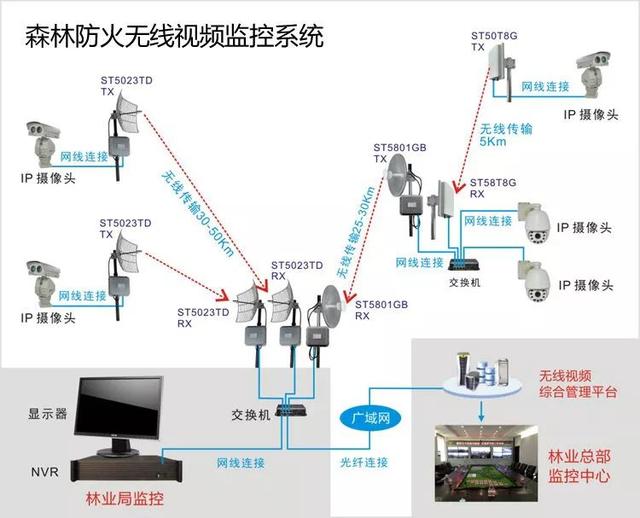

2、森林防火無線監控係統結構：

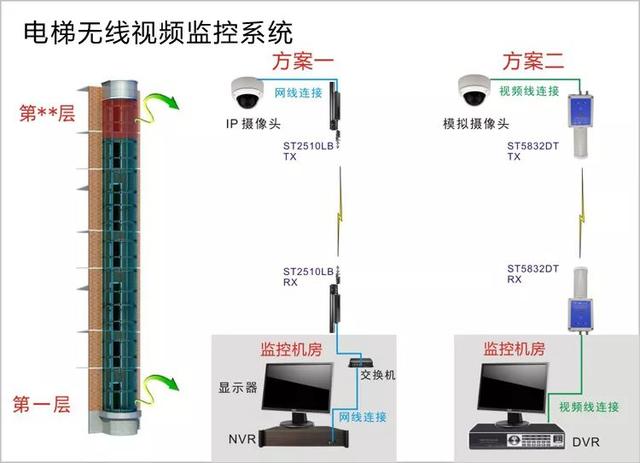

3、電梯無線視頻監控係統結構：

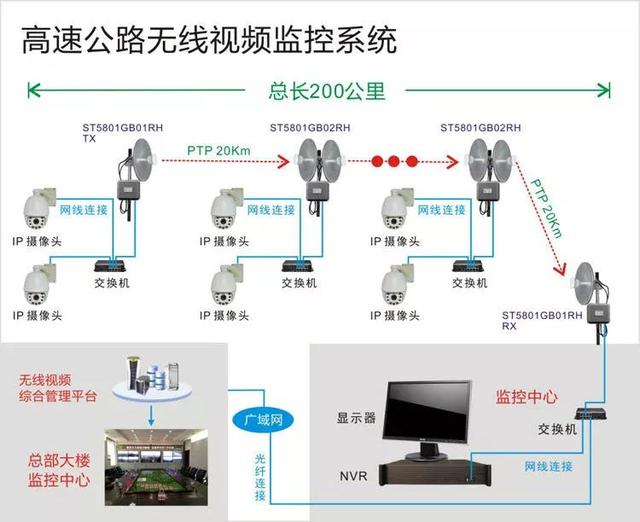

4、高速公路無線視頻監控係統結構：

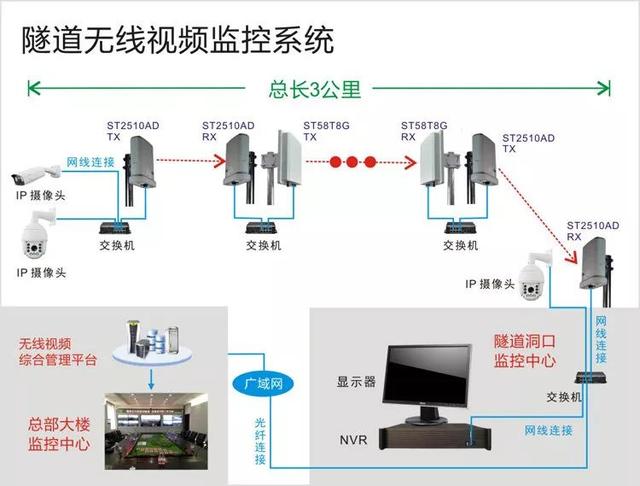

5、隧道無線監控係統結構：

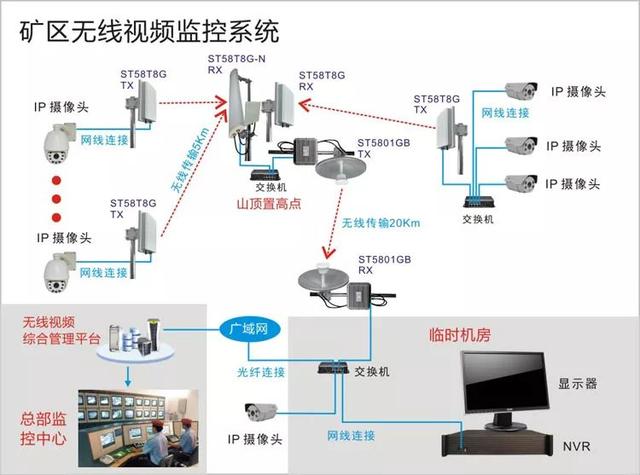

7、油田礦區無線監控係統結構：
8、鐵路無線監控係統結構：

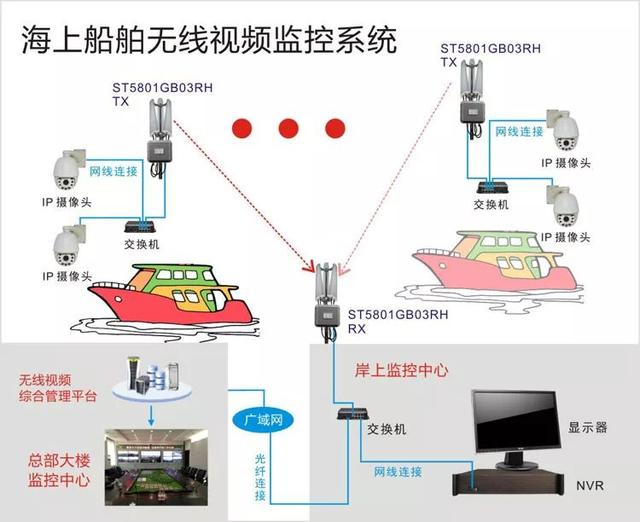

9、海上船舶無線監控係統結構：

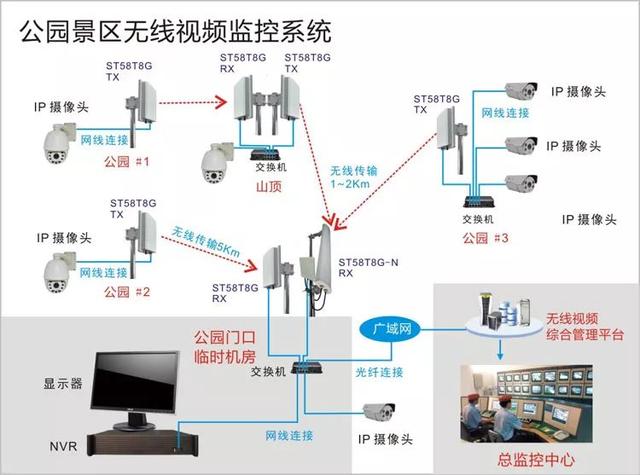

10、旅遊區無線監控係統結構：
經典各類監控項目組網係統圖，一文了解清楚
