防雷接地施工方案
工程簡介：由於本次水務視頻監控攝像頭項目采用無線AP信號傳輸方案，無線特點為可視傳輸，為了避免障礙物對信號的阻擋。需在本單位的屋頂架設2米杆進行信息接收監控攝像頭視頻數據信號，考慮到防雷，本次采用人工接地裝置，分為地下部分和樓麵部分，地下部分采用-800×16mm鍍鋅接地地針接地極，樓麵部分接地幹線采用避雷針。 示意圖如下：

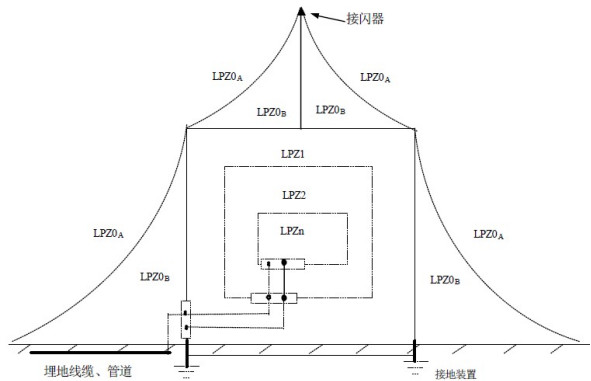

防雷示意圖
樓麵部分避雷針：利用其高出被保護物的突出位置，把雷電首先引向自身，然後通過引下線和接地裝置，把雷電流泄入大地，以保護人員或建築物免受雷擊。當雷雲接近時，在雷電先導電路向地麵延伸過程中，由於受到避雷針畸變電場的影響，雷電會逐漸轉向並擊中避雷針，形成尖端放電，同時將雷電流引入大地，從而避免了雷電擊毀被保護設備和建築物的可能性。這樣，在避雷針的一定高度下麵便形成一個安全區域，在這個安全區域中的物體基本上不致遭受雷擊。避雷針的高度與保護範圍有關。
避雷器滾球半徑保護範圍示意圖
技術參數
|
最大放電電流（KA） |
300 |
|
接地電阻要求（Ω） |
小於等於10 |
|
抗風強度（m/s） |
30 |
|
材料 |
SUS304 |
|
產品高度(mm) |
2300，3000 |
|
接閃球直徑（mm） |
200、250、300 |

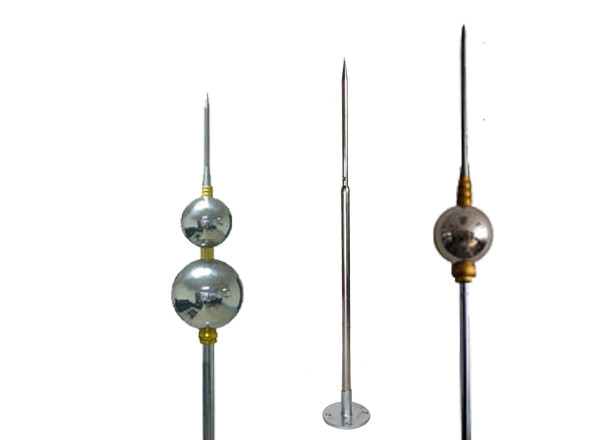

產品結構
◆在傳統的富蘭克林避雷針的基礎上增加了防側擊、限流等功能；
◆主要材質選用SUS304不鏽鋼，抗鏽蝕、造型優美、結構簡單、安裝方便；
◆不鏽鋼避雷針抗風能力大於30米/秒，安全可靠，結構構堅固；
◆抗衝擊能力強，能耐受300kA雷電流衝擊；
◆接地電阻要求：根據保護對象不同可取4～30歐姆；
◆產品精工製作，表麵進行精拋光、耐腐蝕；
◆符合UL、NFPA780、LPI-175等國際標準；
地下部分接地：

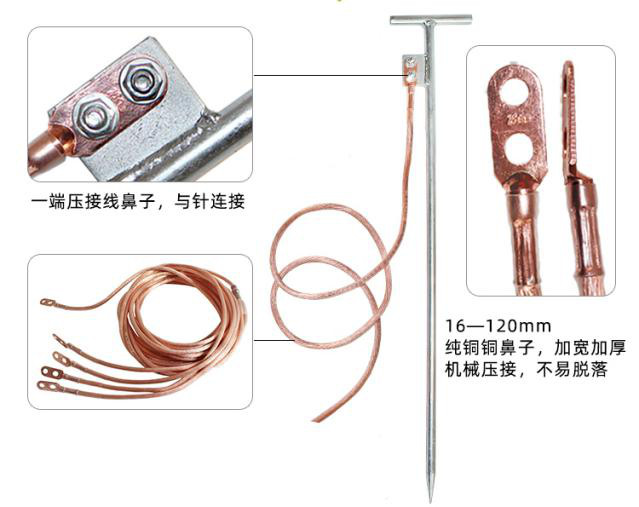

采用鋼管打入地下，根據土質加工成一定的形狀，遇鬆軟土壤時，可切成斜麵形，為了避免打入時受力不均使管子歪斜，也可加工成扁尖形；遇土質很硬時，可將尖端加工成圓錐形。如圖接地組件。
