設計依據
《視頻榴莲视频色下载係統技術要求》（GA/T367-2001）
《視頻榴莲视频色下载係統工程設計規範》（GB50395-2007）
《入侵報警係統工程設計規範》（GB50394-2007）
《信息技術開放係統互連網絡層安全協議》（GB/T 17963）
《信息安全技術信息係統通用安全技術要求》GB/T20271-2006
《安全防範工程程序與要求》（GA/T75-94）
《安全防範工程技術規範》(GB 50348-2018)
《安全防範係統雷電浪湧防護技術要求》(GA/T670-2006)
《安全防範係統驗收規則》（GA 308-2016）
前端采集係統設計
前端采集係統主要實現視頻數據采集上傳、監測數據的采集與上傳，配合前端水利設備的智能分析功能，可以實現水位監測、閘門狀態監測、河道漂浮物監測、水岸垃圾檢測、盜采河砂等功能。隨著公網技術的發展，公網數據價格的下調，公網傳輸視頻等大帶寬數據也成為現實，並且根據水利現場實際使用情況，前端建設大多采用太陽能或風光互補的供電設備，視頻等數據使用4G公網傳輸，這樣可以大大減輕整個係統建設投資。
布點策略
麵向江、河、湖、泊、港、塘、庫等場景下，進行監控覆蓋預警。
在河道周邊的村莊重點地段，設置監測預警一體站，能夠及時周知各個站點的汛情，水位，流速，對警情及時通知播報，做到及時預警。智能水利平台統一管理各個站點實時水位、降雨量等，整體把控河道及周邊狀況，同時對於超過警戒線的水位發布報警，通過站點高音喇叭，大範圍通知所有站點報警信息。
水庫的重要功能在於供水、灌溉、發電、防洪、抗旱等。鑒於村莊水庫地理位置一般臨近水源或村落，日常對降雨量、漂浮堆積物、閘門狀態、非工作人員靠近水庫等違法行為監測必不可少，在水庫安裝警戒站，既可以實現為水庫安全監測做好保障，又能實時監測閘門開啟狀態，為開閘放水、度汛灌溉做好護航工作。
河道、湖麵監測
|
序號 |
安裝區域或覆蓋範圍 |
實現功能 |
建議攝像機類型 |
|
1 |
河道/湖麵全景 |
水庫全景監測 |
180°/360°全景攝像機 |
|
2 |
斷麵交界處 |
水位、漂浮物、水岸垃圾 |
水利智能監測球機/超星光變焦水利槍機/激光球 |
|
3 |
河道水麵、河岸水坡 |
水位、漂浮物、水岸垃圾 |
水利球機或變焦水利槍機/監測預警箱/警戒球機 |
|
4 |
排汙口及非法排水多發區 |
水質監測、夜間高清監控 |
紅外球、超星光攝像機 |
|
5 |
人工測讀的水位尺 |
實現水位數據的讀取 |
水利智能監測球機或變焦水利槍機 |
|
6 |
采砂區出入口等 |
實現人員、車輛進出記錄 |
人臉抓拍/人臉識別攝像機、車牌抓拍攝像機 |
|
7 |
非法采砂區 |
實現盜采砂識別監控、夜間違法行為預防監控 |
水利球、超星光紅外攝像機、激光球 |
|
8 |
下遊防洪控製點、控製斷麵 |
實現水位監測及防洪預警 |
水利球、紅外球、激光夜視儀 |
|
9 |
水文監測站管理室、河湖邊監測站 |
實現室內監控 |
紅外半球 |
|
10 |
碼頭、公路出入口等 |
實現出入口車輛監控，避免盜采人員破壞 |
車輛卡口相機、超星光紅外球、激光球 |
水庫管理區
|
序號 |
安裝區域或覆蓋範圍 |
實現功能 |
建議攝像機類型 |
|
1 |
水庫全景 |
水庫全景監測 |
180°/360°全景攝像機 |
|
2 |
大壩的上遊壩麵及附近水域、壩頂、下遊壩麵 |
水位、漂浮物、水岸垃圾 |
水利智能監測球機/超星光變焦水利槍機/激光球 |
|
3 |
水庫水域 |
水位、漂浮物 |
水利球機或變焦水利槍機/監測預警箱/警戒球機 |
|
4 |
溢洪道、泄洪孔、泄洪洞、啟閉機房、啟閉機房出入口 |
夜間高清監控 |
紅外球、超星光攝像機 |
|
5 |
人工測讀的水位尺 |
實現水位數據的讀取 |
水利智能監測球機或變焦水利槍機 |
|
6 |
管理區出入口等 |
實現人員進出記錄 |
人臉抓拍/人臉識別攝像機 |
|
7 |
管理區或大壩等重要區域周界 |
實現重點區域監控覆蓋、盜竊行為追蹤 |
超星光紅外攝像機、激光球 |
|
8 |
下遊防洪控製點、控製斷麵 |
實現水位監測及防洪預警 |
水利球、紅外球、激光夜視儀 |
|
9 |
信息機房、控製室、會商室等管理房區域，水文/水質監測站內 |
實現室內監控 |
紅外半球 |
|
10 |
庫區其他重要部分（碼頭、上壩公路出入口等） |
實現出入口車輛監控，避免盜采人員破壞 |
車輛卡口相機、超星光紅外球、激光球 |
係統組成
水利前端類型多選，搭配靈活且多樣，除可單獨安裝至監控杆使用外，還可選取積水深度槍或者水利球機，搭配預警箱使用，對接采集雨量、流速等信息，發揮不同功能優勢，實現真正的使用價值。

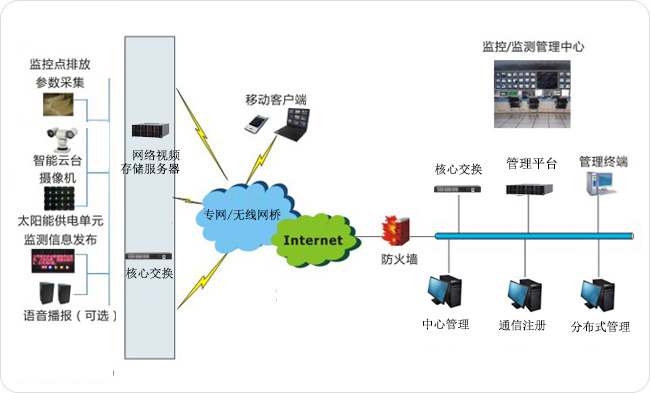

係統架構
在係統網絡整體設計中，采用層次化、模塊化的網絡設計結構，由接入層、核心層兩部分組成，前端采用無線網橋和公網進行傳輸。
①傳輸網絡
該係統通過專網或無線網橋將前端監控點視音頻信號和汙染參數接入綜合管理平台。
②監控中心
主管單位設立監控中心，對其所有下轄企業汙染源監控進行統一控製與管理。通過部署電視牆、客戶端等，完成所有排汙點視頻的輪流集中顯示和實時監控。
③存儲
環保監控係統對錄像或者圖片的存儲可靠性、存儲質量要求非常高，采用前端本地存儲、客戶端存儲、中心集中存儲三種存儲模式，根據用戶的需求，該係統采用的是前端存儲模式。監控點視頻圖像及錄像通過視頻編碼器內置硬盤實現前端存儲，多級中心機房通過磁盤陣列實現重點監控圖像及錄像的分布式中心存儲。該存儲策略首先可以保證錄像完整性；其次，中心存儲僅需針對重點監控點進行備份存儲，可降低中心存儲的投資成本，節省網絡帶寬。
④客戶端
環保監測係統的客戶端二次開發控件，經過二次開發完成平台所有功能的調用和融合。客戶端基於PC，可以位於網絡的任意位置，經授權後，可實時瀏覽和控製任意排汙點視頻，當排汙點的各類數據指標超過範圍時，可以進行實時告警，實現各種聯動行為（如：錄像、抓拍、聲光告警等等）；可隨時調用任意監控點錄像資料，也可以根據監測數據關聯查找相關的錄像片段。
⑤業務功能
實時視頻監控——可對排汙點進行實時視頻監控，實時監督涉汙企業排汙點的水、廢氣、廢渣以及周圍環境狀況，還可以防止部分企業偷排及對汙水采集設備的傳感器進行破壞，有效遏製作假行為。
⑩
⑥汙染物參數疊加顯示——通過視頻監控係統與環境監測係統的對接，在前端進行圖像與數據的疊加編碼，可在監控圖像上顯示監控點采集到的汙染物數據信息，直觀的進行參照比對。從圖像可索引出相關數據，從數據可直接搜索出圖像。視頻和數據的有效結合，進一步加強監管力度。
⑦錄像存儲與回放——可以對排汙點視頻進行錄像存儲，並對存儲的錄像文件進行集中管理。用戶可以對存儲的監控錄像進行多種條件下的檢索、點播及回放，如按照監控點、錄像時間、環境指標數據等信息進行錄像文件檢索，回放時支持拖拉、慢放、快放等操作。
⑧告警聯動——當汙水參數超標時，係統支持兩種模式的告警，第一是監測設備將告警信號通過采集數據一起上報給管理平台，第二是平台對數據進行設置告警指標，通過對前端上報的監測數據進行分析比較後，確認是否進行告警的觸發。包括切換該監控點圖像到電視牆、發出聲光電警報、啟動該監控點錄像、對環保監測係統關聯的設備進行自動控製等，同時在係統中留下告警曆史記錄，方便查詢管理。
⑨遠程巡查、指揮調度——通過實現環保監控係統，使得環保監控更加直觀化、圖像化。領導在辦公室、會議室等場合大屏即可任意調看各汙染源監控點圖像，滿足其遠程巡查和指揮調度的需求。
係統組成
水利前端類型多選，搭配靈活且多樣，除可單獨安裝至監控杆使用外，還可選取積水深度槍或者水利球機，搭配預警箱使用，對接采集雨量、流速等信息，發揮不同功能優勢，實現真正的使用價值。

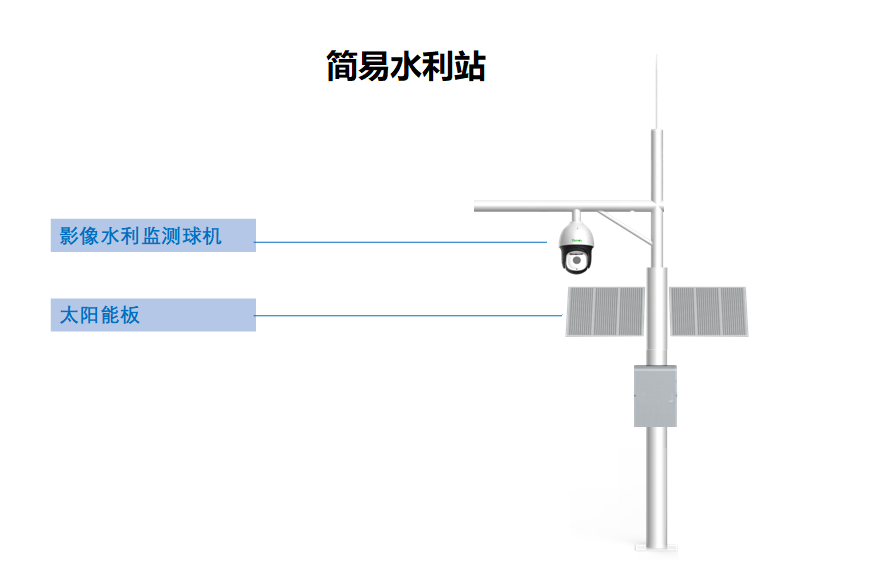

監控杆搭配水利前端，是最基礎的使用安裝方式，可根據需要選取球機或槍機、市電或太陽能供電，方便快捷，易於維護，通過平台接收顯示水利前端返回的數據，及時監測水利信息。
u 影像水利監測球機：400萬全彩警戒全景球機，支持水位監測、漂浮物堆集監測、閘門狀態監測等功能，支持智能水利平台的對接管理；
